動力電池結構之爭：CTP VS CTC
近期寧德時代時代推出了第三代CTP動力電池——麒麟電池，據悉，由于CTP3.0 電池中的水冷板具有緩沖作用，所以比其它動力電池壽命更長，并且比能量、電池空間利用率都有大幅提升，在相同的化學體系、同等電池包尺寸條件下，磷酸鐵鋰系統能量密度 160wh/kg，三元高鎳可達 250wh/kg，較特斯拉的4680電池多裝30%的電量。
而在寧德時代的麒麟電池推出之前，動力電池的聚光燈一直照在新能源汽車巨頭特斯拉推出的4680電池上。 據悉，4680 電池相比 2170 電池，雖然是體積增加了 448%，但是與全極耳、高硅負極、與 CTC 結合等更多革命性的技術相結合，最終實現了續航增加 54%，成本下降 56%，單位產能設備投資額下降 69% 優良成績。
從電池結構來看，寧德時代的麒麟電池走的是CTP路線，而特斯拉的4680電池則走的是CTC路線。就目前來看，CTP 結構已經成為主流，畢竟寧德時代在最新的市場調查報告中顯示，其依舊以33.9%的全球市場份額衛冕動力電池冠軍。但是CTC無論是在外形、材質、組合形式上的一體化、集成化程度都更高，也是未來電池技術方案發展的重要方向，那么未來動力電池結構之爭究竟是 CTP一統江湖還是CTC 技高一籌呢？

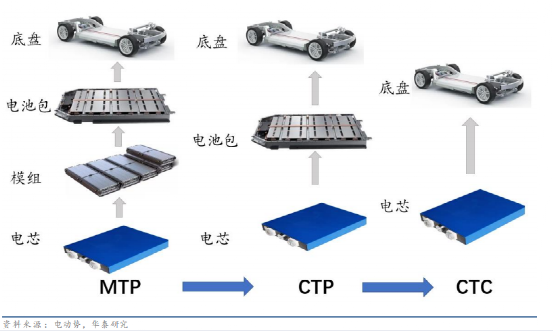

動力電池最常見的結構并非CTP與CTC，而是更為傳統的MTP結構。傳統電池包MTP是電芯、模組成組電池包的形式，多個電芯組成一個模組，多個模組加上BMS、配重模塊等零部件則組合成電池包。在MTP結構下，電芯被外部結構件充分地保護所以結構強度好，成組難度小。但是，傳統的MTP結構對于電池包的空間利用率極低，僅為40%，其中電芯對模組的空間利用率也只有80%，模組對電池包的空間利用率為50%，所以隨著市場對新能源汽車需求的不斷提升（續航），MTP結構已無法滿足智能汽車的發展需求。
CTP相較于MTP省去了中間模組環節，CTP技術是將電芯直接成組為Pack，省去組裝為傳統模組這一步驟，先將電芯集成到電池包內，再安裝到車身上，本質是為了提高能量密度和降本。
而CTC本質上就是底盤平臺化的思路，理論上電量能在現有底盤技術上提升5%，持續提高汽車電氣化程度。CTC電池集成方案主要有兩種，第一種是電池包底盤集成，是直接將電池包集成到底盤框架中，從而代替地板，或者直接使用乘員艙地板作為電池的上蓋，實現車身地板和底盤一體化設計；第二種是電池單體底盤集成，是將電池單體的殼體焊接或者膠粘，連接到底盤結構上，改變了電池的制造形式。前者可靠性高，后者集成優勢明顯但技術難度大且無法換電。
隨著未來 CTP 或者 CTC 的普及，系統的集成度越來越高，將會加大膠的用量，CTP 預計用量水平翻倍。pack 里面常見的膠分三種：導熱膠，結構膠，密封膠。
伴隨電池包結構的變化，水冷系統也隨之發生變化，一是水冷板從之前的單一結構變成集成化結構，比如沃爾沃 CTC 技術路線中，冷卻技術上采用的是底部一體式水冷板技術。二是電池之間增加云母板或隔熱墊，在整個熱管理系統中發揮其絕緣性強、耐高溫的作用，比如特斯拉的 4680+CTC 技術中，箱體底部就運用了云母板方案。
目前，特斯拉采用 4680+CTC，以電池上蓋代替座艙地板，殼體焊接橫梁增加強度；BYD 將電池車身一體化技術稱為 CTB，將電池上蓋與車身地板進一步合二為一，電池包托盤構成蜂窩狀結構，與刀片電池結合加強側向吸能和抗沖擊力，由此可見一體化、集成化是未來動力電池的發展趨勢。
來源：動力電池結構之爭：CTP VS CTC；科技智谷、電車測試，2022年7月
|
|
